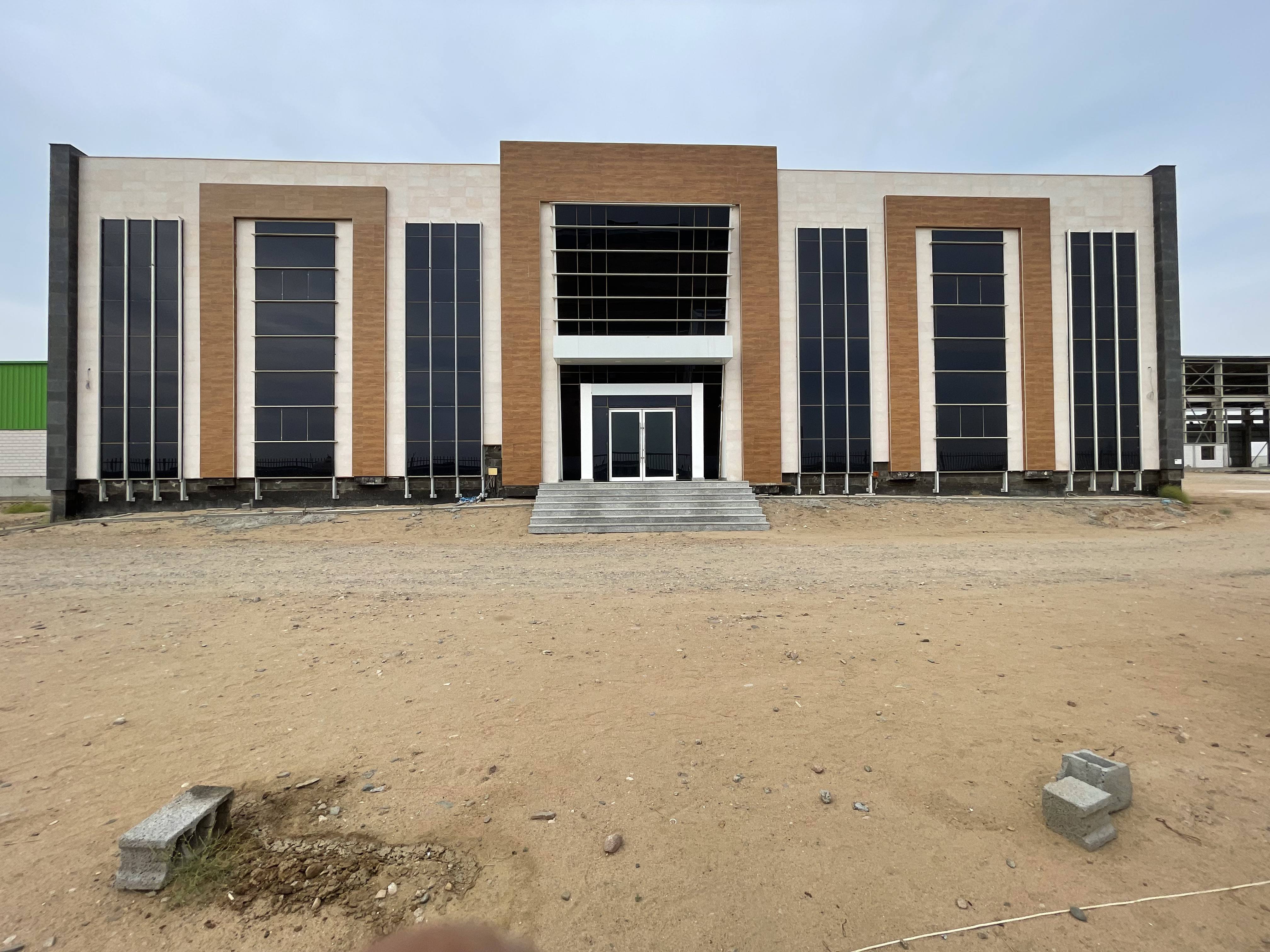

مصنع حديد تهامه- أعمال كلادينج و زجاج

نبذة عن المشروع

شمل مشروع مصنع حديد تهامة بالمنطقة الصناعية الثالثة على طريق جازان تنفيذ مجموعة متكاملة من أعمال الزجاج والألومنيوم والواجهات المعمارية ضمن مراحل متعددة، لصالح شركة العاصمة الدولية للمقاولات العامة.

تضمنت الأعمال تنفيذ الواجهات الزجاجية بنظام الاستركشر، وشبابيك الألومنيوم السحّابة والمفصلية، وأبواب الألومنيوم، والدرابزين الزجاجي، بالإضافة إلى أعمال الزجاج الخاصة بغرفة المختبر والمدخل الرئيسي للمبنى الإداري.

اعتمد تنفيذ المشروع على الرفع الميداني للمقاسات وإعداد تفاصيل دقيقة للواجهات والفتحات المختلفة، بما يضمن توافق أنظمة الزجاج والألومنيوم مع الأبعاد الفعلية بالموقع.

نطاق أعمال الزجاج والألومنيوم

اشتمل نطاق الأعمال بالمشروع على:

• تنفيذ واجهات زجاجية بنظام الاستركشر.
• تركيب قطاعات استركشر بعمق 13.5 سم و17.5 سم.
• تنفيذ شبابيك ألومنيوم سحّابة بنظام R-50.
• تنفيذ شبابيك ألومنيوم مفصلية وقلّابة.
• توريد وتركيب أبواب ألومنيوم R-50.
• تنفيذ المدخل الرئيسي للمبنى الإداري.
• تركيب درابزين من الستانلس ستيل والزجاج.
• تنفيذ أعمال الزجاج الخاصة بغرفة المختبر.
• تنفيذ الفتحات الثابتة والمتحركة حسب المقاسات المعتمدة.
• أعمال العزل والتثبيت والسيليكون والتشطيب النهائي.

يساعد تنوع الأعمال المنفذة على تقديم حل متكامل يناسب احتياجات المصانع والمباني الإدارية والمنشآت الصناعية.

الواجهات الزجاجية بنظام الاستركشر.

تضمنت الأعمال تنفيذ واجهات استركشر زجاجية للمبنى الإداري باستخدام قطاعات ألومنيوم Smart بسماكة 2 مم، مع أنظمة بعمق 13.5 سم و17.5 سم وفق موقع كل واجهة ومتطلبات التصميم.

تم استخدام زجاج مزدوج سيكوريت وفق المواصفات المعتمدة للمشروع، مع قطاعات تجميع وأجزاء تثبيت مصممة لزيادة قوة وربط وحدات الواجهة.

كما اشتملت أنظمة الواجهات على:

• زوايا ألومنيوم لتجميع وربط القطاعات.
• براكيت تثبيت ميكانيكية بالجدران.
• جوانات خاصة للحد من دخول الأتربة والمياه والحشرات.
• مكونات تساعد على تخفيف انتقال الأصوات.
• سيليكون استركشر لأعمال التثبيت والتشطيب.
• أذرع تشغيل وإكسسوارات للفتحات المتحركة.
• مسامير وفيشر مجلفن لتثبيت الفريمات بالجدران.

بلغ نطاق أعمال الاستركشر في العرض الأساسي حوالي 167 مترًا مربعًا للنظام بعمق 13.5 سم، بالإضافة إلى حوالي 55 مترًا مربعًا للنظام بعمق 17.5 سم.

تنفيذ الواجهات الرئيسية والخلفية.

تم إعداد تفاصيل تنفيذية للواجهة الرئيسية والواجهة الخلفية للمصنع، مع تحديد تقسيمات قطاعات الألومنيوم ومواقع الفواصل والفتحات المتحركة والثابتة.

شملت تفاصيل الواجهة الرئيسية عددًا من الفتحات المتماثلة التي تم التأكيد على مراجعة مقاساتها بالموقع قبل التصنيع، بينما تضمنت الواجهة الخلفية تقسيمًا رأسيًا وأفقيًا لوحدات الاستركشر بعرض إجمالي يقارب 5.48 متر وارتفاع إجمالي يقارب 6.63 متر وفق تفاصيل القياس المرفقة.

كما تم إعداد تفاصيل نهائية لبعض فتحات الواجهة الرئيسية بارتفاع يقارب 8.03 أمتار، مع الاعتماد على التنفيذ النهائي طبقًا للمقاسات الفعلية من داخل وخارج المبنى.

المدخل الرئيسي للمبنى الإداري.

تضمن المشروع تنفيذ المدخل الرئيسي باستخدام نظام واجهات الاستركشر وأعمال الكلادينج، مع تجهيز هيكل دعم من التيوبات الحديدية طبقًا للتفاصيل والمقاسات المعتمدة.

تمت دراسة شكل المدخل وميول الواجهة وتوزيع القطاعات، إلى جانب تحديد موقع فتحة الدخول وتقسيمات الزجاج والألومنيوم بما يتوافق مع التصميم المعماري للمبنى.

اعتمد التنفيذ على تيوبات حديدية بمقاس 10 × 10 سم ضمن هيكل الدعم، مع تنفيذ التشطيبات الخارجية والتأكد من مناسيب الواجهة والأبعاد الفعلية بالموقع.

شبابيك الألومنيوم السحّابة

شمل المشروع توريد وتركيب شبابيك ألومنيوم سحّابة باستخدام قطاعات R-50 وقطاعات سرايا، مع زجاج مزدوج يساعد على تحسين العزل وتقليل تأثير الظروف الخارجية.

تضمنت المواصفات:

• قطاعات ألومنيوم مناسبة للشبابيك السحّابة.
• زجاج مزدوج بفراغ هوائي.
• جوانات حول الضلف للحد من دخول الأتربة.
• سلك فيبر للمساعدة في منع دخول الحشرات.
• إكسسوارات تشغيل مناسبة للحركة المتكررة.
• تثبيت ميكانيكي للقطاعات بالجدران.
• سيليكون خارجي لإغلاق الفراغات والحد من تسرب المياه.

بلغت المساحة المذكورة لأعمال الشبابيك السحّابة بنظام R-50 حوالي 102.20 متر مربع، كما تضمنت جداول التصنيع عشرات الشبابيك السحّابة بمقاسات متنوعة، بالإضافة إلى فتحات ثابتة وأبواب جانبية.

شبابيك الألومنيوم المفصلية والقلّابة.

تضمنت الأعمال تنفيذ شبابيك ألومنيوم مفصلية وقلّابة من قطاعات سرايا بسماكة 1.5 مم، مع زجاج مزدوج مكوّن من زجاج عاكس وزجاج شفاف وفراغ داخلي.

تم استخدام إكسسوارات تشغيل مناسبة، وزوايا ألومنيوم للتجميع، وجوانات حول الضلف، بالإضافة إلى تنفيذ أعمال التثبيت والعزل باستخدام السيليكون.

بلغت مساحة أعمال الشبابيك القلّابة ضمن العرض الأساسي حوالي 25 مترًا مربعًا.

أبواب الألومنيوم R-50

شمل المشروع تنفيذ مجموعة من أبواب الألومنيوم بنظام R-50 للمداخل والحمامات والمناطق الداخلية.

تم تصنيع الأبواب وفق المقاسات المأخوذة من الموقع، واشتملت جداول القياسات على أبواب بارتفاعات تصل إلى حوالي 2.50 متر، إلى جانب أبواب جانبية يمين ويسار وفتحات مرتبطة بالشبابيك السحّابة.

بلغ العدد المذكور لأبواب الحمامات في نطاق العرض الأساسي حوالي 20 بابًا، بالإضافة إلى أبواب أخرى ضمن مراحل التنفيذ اللاحقة.

أعمال الزجاج في غرفة المختبر.

تضمنت أعمال غرفة المختبر توريد زجاج شفاف طبقًا للمقاسات المعتمدة، وشملت:

• زجاج شفاف مفرد بسمك 12 مم وبمساحة إجمالية تقارب 2.81 متر مربع.
• زجاج مزدوج بسمك إجمالي 18 مم، مكوّن من لوحين زجاجيين بسمك 6 مم مع فراغ داخلي 6 مم.
• مساحة إجمالية للزجاج المزدوج تقارب 5.58 متر مربع.

تم تحديد مقاسات كل قطعة زجاج وعدد القطع قبل التصنيع، بما يضمن توافقها مع فتحات غرفة المختبر ومتطلبات التركيب.

الدرابزين الزجاجي والستانلس ستيل.

اشتمل المشروع على تنفيذ درابزين من الستانلس ستيل 304 المقاوم للصدأ، مع زجاج شفاف بسمك 10 مم.

تضمنت المواصفات استخدام مواسير ستانلس دائرية أو مربعة، وقواعد أرضية وفلانشات تثبيت، وأغطية من الستانلس ستيل، بالإضافة إلى لحام الأرجون وأعمال التلميع النهائي.

بلغ نطاق أعمال الدرابزين حوالي 50 مترًا وفق جدول الكميات الخاص بالمشروع.

الرفع الميداني ودقة المقاسات.

اعتمد المشروع على إعداد جداول مقاسات تفصيلية للشبابيك والأبواب والفتحات الثابتة، إلى جانب إعداد رسومات توضيحية للواجهات والمدخل الرئيسي.

تمت مراجعة الأبعاد الطبيعية بالموقع قبل التصنيع، خاصة في مناطق الواجهات التي تحتوي على اختلافات في مناسيب الخرسانة والجبس والرخام.

ساعدت هذه المرحلة على:

• تقليل التعارضات أثناء التركيب.
• ضبط تقسيمات قطاعات الاستركشر.
• تحديد مواقع الفتحات المتحركة.
• مطابقة الأبواب والشبابيك مع الفتحات الفعلية.
• تحسين جودة الإغلاق والتشطيب النهائي.

مراحل تنفيذ المشروع.

تم تنفيذ أعمال مصنع حديد تهامة على مراحل متتابعة شملت التصنيع والتوريد والتركيب.

ووفق مستندات المرحلة الثالثة، وصلت نسبة تنفيذ الأعمال المطلوبة إلى حوالي 95%، مع تأجيل تركيب بابين بناءً على طلب المسؤولين بالموقع في ذلك الوقت.

يعكس تنفيذ المشروع على عدة مراحل قدرة فريق Glass Time على تنظيم أعمال الزجاج والألومنيوم في المشروعات الصناعية، والتعامل مع تغييرات الموقع والمقاسات ومتطلبات التنفيذ المتتابعة.

حلول الزجاج والألومنيوم للمصانع.

يوضح مشروع مصنع حديد تهامة خبرة Glass Time في تنفيذ أعمال الزجاج والألومنيوم للمصانع والمباني الإدارية، بما يشمل الواجهات الاستركشر، الشبابيك السحّابة، الأبواب، الدرابزين وأعمال الزجاج الخاصة.

نقدم حلولًا مناسبة للمصانع والمستودعات والمباني الإدارية والمنشآت التجارية، مع دراسة المخططات ورفع المقاسات من الموقع واختيار أنظمة الألومنيوم والزجاج المناسبة لطبيعة المشروع.
